反光杯镀铝的工艺

tfc · 发表于 2012-11-6 18:09:56

很长时间没有发帖，今天突然也想发个帖子
塑胶反光杯镀铝，大家都会觉得很容易呀，现在就真空镀，或UV真空镀两种。
不过要真用这两种工艺做生产，却不是容易的事。要求是这样：任何镀膜位置要经受先3M610胶带6次、再百格试验6次以上不掉膜，高温高湿1000小时、盐雾72小时、紫外。。。等等，UV真空镀确是都可以过了，但是要求的光学角度就大成问题了，特别有细纹的产品，细纹都破坏殆尽了。而单单真空镀，在产品边缘的膜层就容易粘掉了（如果光学面都会掉，工艺就大有问题了），虽然有些可以不掉，但却不是100%在任何位置都一点都不掉。。。
还要求投资最少，成本最低。。。
经过一段时间的摸索，终于把以上问题都解决了。反射率还可以在87.5%以上，光效率过91%。。。（这个不透露最高啰）
哪位也有镀这个的，说说你的成果吧，让大家都可以多了解一些情况

tfc · 发表于 2012-11-7 16:49:04

没有人回复啊，是不是这镀铝的工艺太简单，不入大师们法眼，自己顶下啰

三月 · 发表于 2012-11-7 21:03:00

gb936 · 发表于 2012-11-8 16:44:58

不简单。

dagege · 发表于 2012-11-8 19:37:43

看了两遍也没看明白楼主，是要干什么，说是与大家分享经验嘛，却只见夸夸其谈。说是显摆嘛，也就一镀铝·······························

tfc · 发表于 2012-11-9 12:54:39

dagege 发表于 2012-11-8 19:37
看了两遍也没看明白楼主，是要干什么，说是与大家分享经验嘛，却只见夸夸其谈。说是显摆嘛，也就一镀铝·· ...

你肯定没有与塑胶反光杯镀铝打过交道，无知

zhenxing · 发表于 2012-11-9 15:28:13

我們是在塑膠上鍍銀（不加保護漆，直接真空鍍）C:\Documents and Settings\zhenxing.yan\桌面

zhenxing · 发表于 2012-11-9 15:29:49

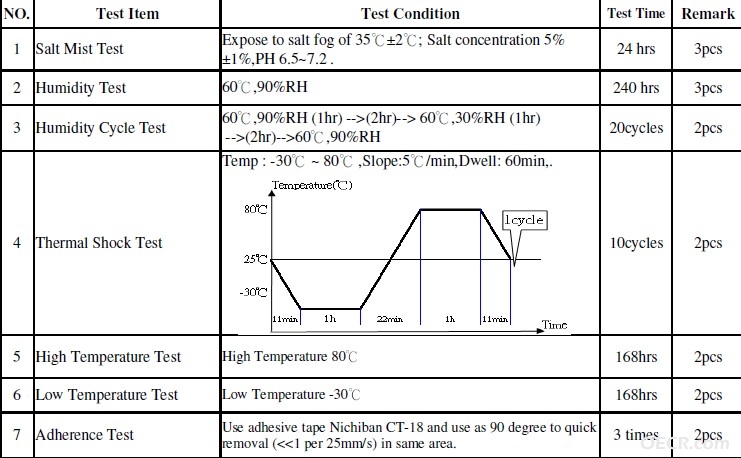

可靠度條件如圖

tfc · 发表于 2012-11-9 16:36:34

我在塑胶上镀银时，也可以达到楼上指标，不过，如果要保证反射率时，耐硫就不行了。暴露空气中过个半年、一年，就变黄。。。你有解决办法?
这个nichiban CT-18粘着力要比3M610小一点点吧。

tfc · 发表于 2012-11-9 16:39:07

再问下zhenxing，你们塑胶镀前有清洗么

wdydede · 发表于 2012-11-11 10:21:36

zyjchj · 发表于 2012-11-15 21:44:38

zhenxing 发表于 2012-11-9 15:28
我們是在塑膠上鍍銀（不加保護漆，直接真空鍍）

这样膜不脱落才怪

[讨论] 反光杯镀铝的工艺

相关帖子

点评

浏览过的版块
