关于远心镜头设计的问题

clearwaterqq

<P>设计一像方远心系统。在设计中，采用1/exp=0作为远心条件，或令各场（F1~F4）的R1光线相互平行，垂直于像平面。</P>

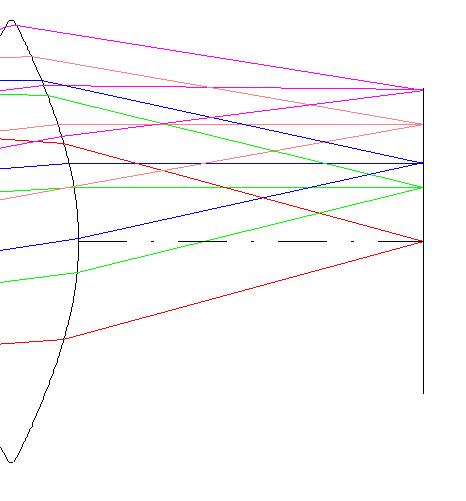

<P>结果如图。</P>
<P>各场（F1~F4）的R1光线相互平行，垂直于像平面。但各场（F1~F4）的R2、R3并不相互平行，有4度的差别。并不是远心系统。</P>
<P>若在优化中，强行令R2、R3平行，比如说 @a41==(aoi Si F1 r2)/(aoi Si F4 r2); a41=1 ... ...</P>
<P>有时，结果不收敛；或结果很差。</P>
<P>请教，大家在设计像方远心（telecentric）时，都用什么作优化条件呀？</P>
<P>多谢！！</P>
<img src="data/attachment/forum/dvbbs/2004-9/20049114222517.jpg" border="0" onload="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onmouseover="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.style.cursor=\'hand\'; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onclick="if(!this.resized) {return true;} else {window.open(\'data/attachment/forum/dvbbs/2004-9/20049114222517.jpg\');}" onmousewheel="return imgzoom(this);" alt="" />

clearwaterqq

dawei

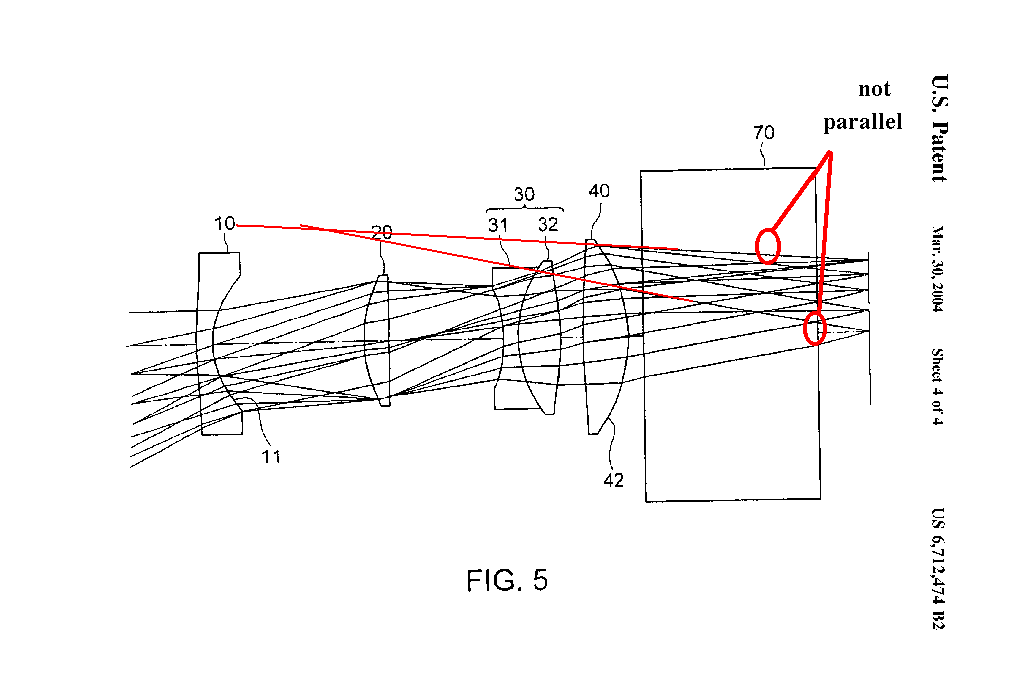

<P>如果R1平行,R2又近似平行,那像面不就只能位于近似无穷远了吗?</P>

redflag

以下是引用dawei在2004-9-18 21:56:26的发言：

如果R1平行,R2又近似平行,那像面不就只能位于近似无穷远了吗?

这里讲的R1平行,R2近似平行,并不是指R1与R2平行, 是指各视场的R1,R2,R3.

另, 虽然光线接近镜片的边缘,这实际上很容易做到,只要用SET VIG就可以了.

并不代表它没有渐晕. 如果你想验证一下的话,可以将该镜头转到ZEMAX里面.

CHIEF RAY AIMING 是在SYSTEM对话框中. 或者你在帮助中找一下.

这个问题,可能很多人都不太注意.因为CODEV 不会ZEMAX那样,可以设成自动对准.

clearwaterqq

以下是引用redflag在2004-9-20 7:45:17的发言：

这个问题,可能很多人都不太注意.因为CODEV 不会ZEMAX那样,可以设成自动对准.

不错。其实，注意到了，但原来不知该如何改code V设置。

现在明白了。多谢。

不过，还有个小问题，在做center chief ray..时，如果场定义为物高，center chief ray可以很好地完成；但如果将场定义为物角，center chief ray并没有进行计算。

为什么？

redflag

我想你又有地方搞错了. 最好先定义好要拦光的地方,然后SET VIG.然后CHIEF RAY AMING

kitten

难得的技术贴！虽然很旧，但还是顶起！

ゞ.榊痉╮允

对这方面不是蛮了解  来学习下  看看高手们怎样讲
