请问知道籽晶老断的原因吗？

xiaominhao520 · 发表于 2012-5-3 10:04:04

最近，长晶体我们的籽晶会经常断裂，多是发生在捆绑籽晶的部位，多是在晶体长到5kg或15kg左右时，发生断裂。

伊布拉西 · 发表于 2012-5-3 14:11:00

主要还是温场不均匀引起的吧，粘锅现象严重吗？

laksjd · 发表于 2012-5-4 08:27:20

你用什么样的夹头？具体怎么磨的籽晶？这样方便我们解释

xiaominhao520 · 发表于 2012-5-4 09:07:38

伊布拉西发表于 2012-5-3 14:11
主要还是温场不均匀引起的吧，粘锅现象严重吗？

粘锅是有的，但可能不是而原因，因为粘锅我们处理后，重量并没有太大的变化，所以不是粘锅造成籽晶断裂

xiaominhao520 · 发表于 2012-5-4 09:10:42

laksjd 发表于 2012-5-4 08:27
你用什么样的夹头？具体怎么磨的籽晶？这样方便我们解释

用的是偏心的，上部开槽的那种，捆绑方式是就是绑大约4-5圈，这个也会有影响？

laksjd · 发表于 2012-5-4 12:01:33

磨的时候怎么处理的，有没倒角？磨的籽晶跟夹头间有没缝细

xiaominhao520 · 发表于 2012-5-4 13:05:27

laksjd 发表于 2012-5-4 12:01
磨的时候怎么处理的，有没倒角？磨的籽晶跟夹头间有没缝细

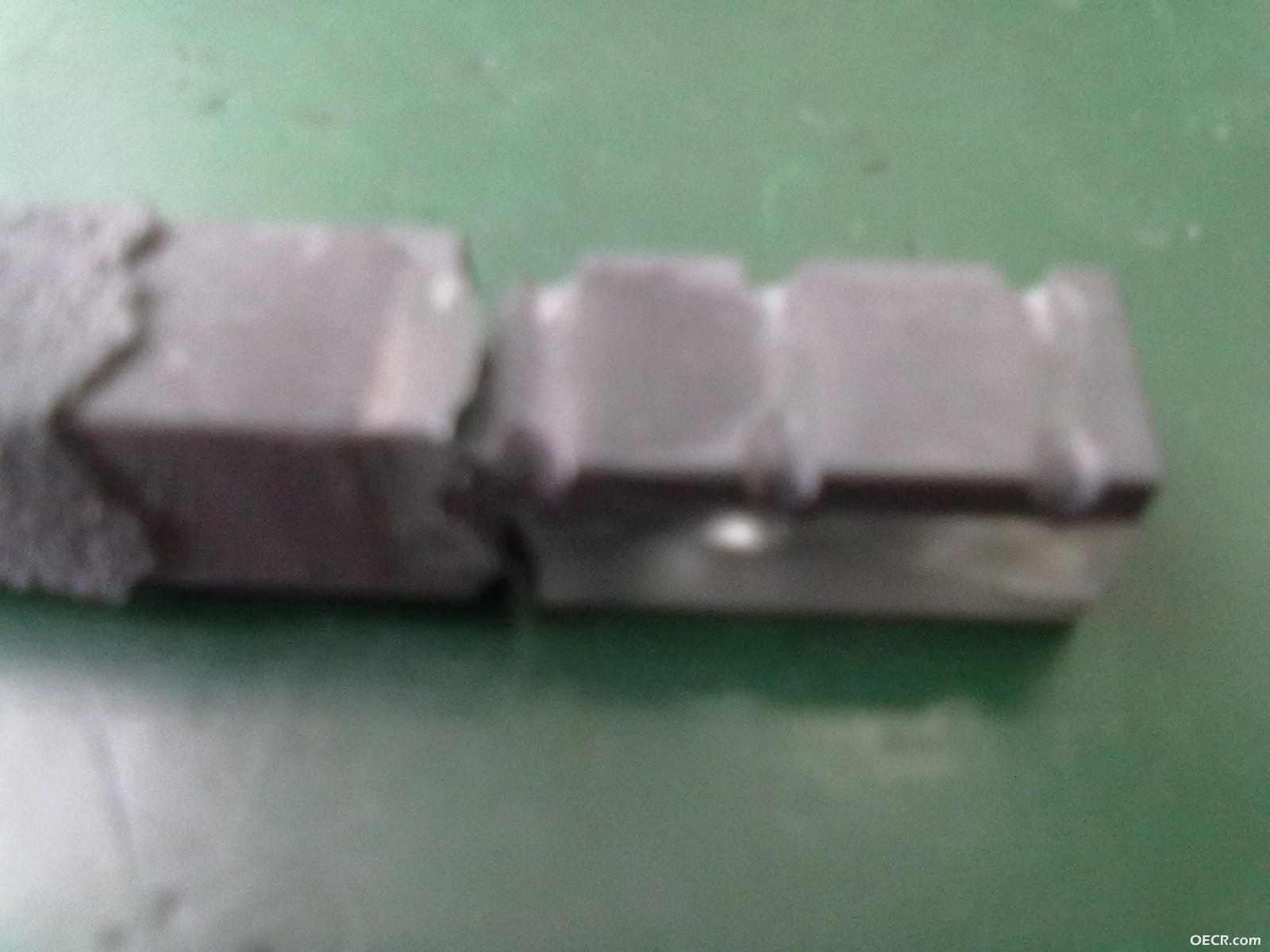

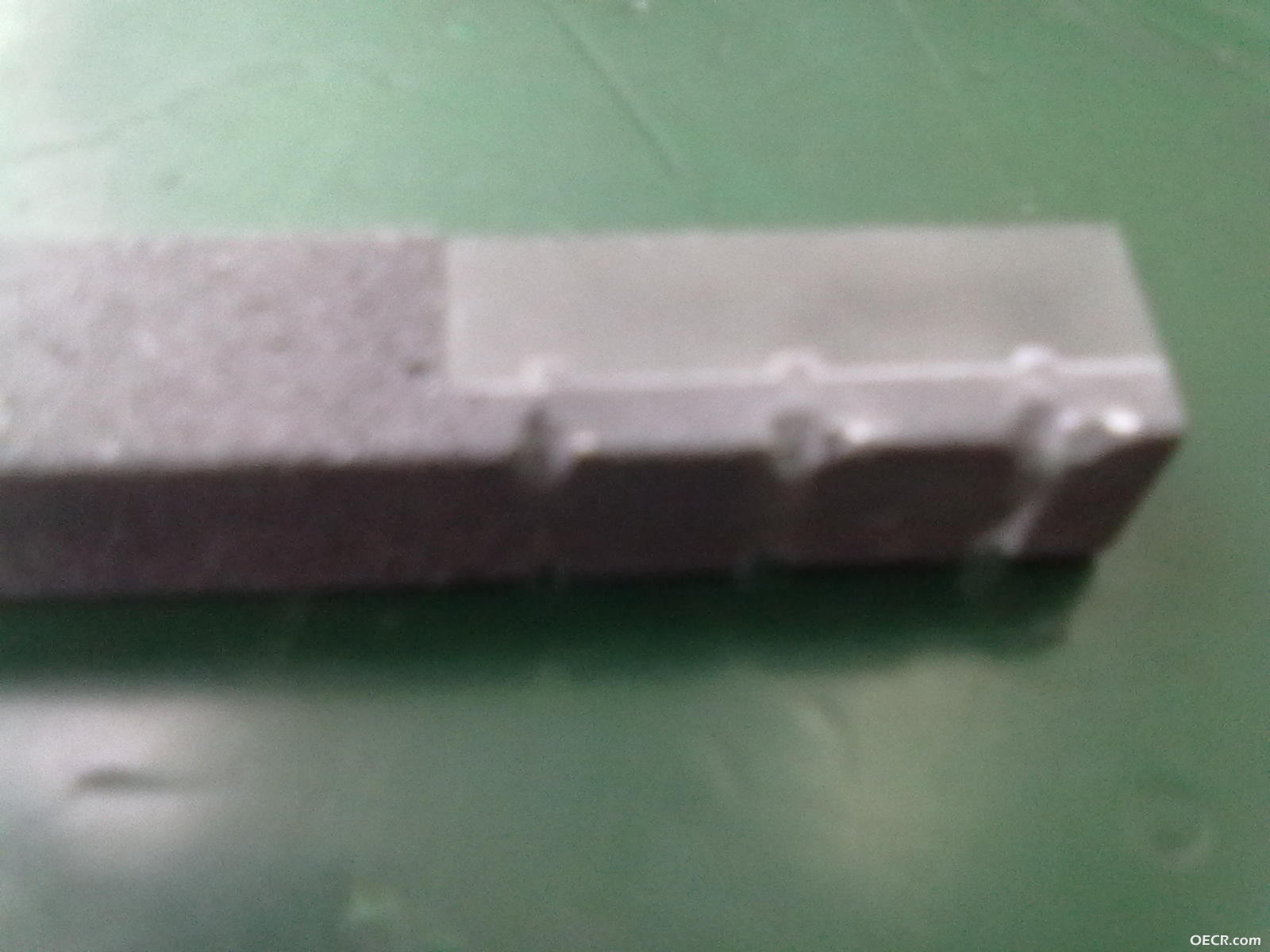

请看下绑的样子和断裂的照片

laksjd · 发表于 2012-5-4 13:45:16

籽晶断跟绑没多大关系，试试倒角，磨完后要用激光笔看看有没裂痕

xiaominhao520 · 发表于 2012-5-4 14:46:12

倒角最近在做，裂痕的地方，我发现加工过的地方（开槽的地方)有时候有裂痕，

laksjd · 发表于 2012-5-5 11:02:39

凹槽磨的太深了，应力集中

伊布拉西 · 发表于 2012-5-5 15:39:52

模凹槽要特别注意，卡槽的地方一定要磨出一个大的弧面。
另外，烤晶的过程也要耐心一点，不然很容易断啊

wzq277424089 · 发表于 2012-5-5 16:47:36

长蓝宝石晶体真那么困难吗？哪个厂家和师傅能带带

[市场] 请问知道籽晶老断的原因吗？
