一尾纤PIN光电二极管光检测电路

qihua

由于本人能力和知识有限，希望有能力的兄弟帮忙看看这一个电路：
要求不是很难：把光信号转换成电信号，再低通滤波（0-300HZ），再放大(能输出1-5V左右)！
大家看看有没有什么问题，有问题请提出来！万分感谢！

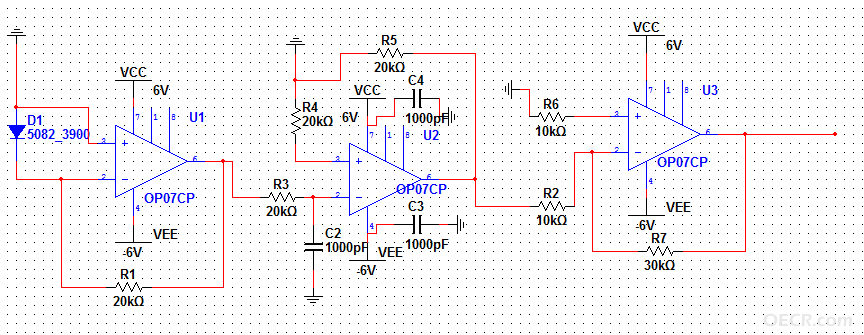

电路图

hhuguodong

不知道你这个PIN的型号是什么样的。在设计PIN的I/V转换的跨导放大器时时候要注意PIN的结电容和OP07的输入电容以及带宽决定了前置放大的相位裕度，以及前置级的I/V转换放大器也就是你用的OP07跨接的R1所需要并联的电容值的大小。你这样直接跨接一个R1（20K）肯定是有问题的，不能保证相位裕度和稳定性。这个跨接电容的要根据PIN、放大器和R1计算出来的。

qjtrade2012

看得一头雾水！
