光路介绍，中继镜，阿米奇棱镜对光路的影响

静夫止甫

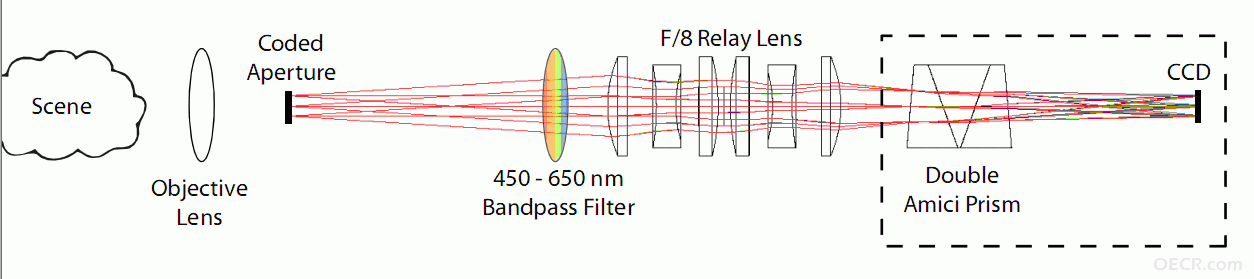

如图所示，请大侠们指点下图中各个器件的作用，不必要解释整幅图的效果，我想知道每个单个器件的作用，以及对光路的改变效果。例如场景某点光线通过物镜到达编码孔径为什么能向各个方向发散，relay lens的作用是什么，图中所示的光路效果对吗？double amici prism的作用是什么呢？这里ccd与double amici prism的距离有要求吗？
谢谢了，本人刚入行很短时间，菜鸟~

静夫止甫

静等高手！

静夫止甫

是我没说清楚吗？

yxg

这个是个色散光谱仪，色散的部分是在棱镜哪里发生。前段的系统包括了滤光片，中继镜的目的是为了延长光路便于更多原件安放。
