LD---APC恒功率驱动电路

laser-diode · 发表于 2012-3-14 11:34:45

购买主题本主题需向作者支付 3 元光电贝 才能浏览

laser-diode · 发表于 2012-3-14 13:06:37

很好

laser-diode · 发表于 2012-3-14 13:07:00

顶起来

laser-diode · 发表于 2012-3-14 13:08:03

laser-diode · 发表于 2012-4-5 12:43:19

laser-diode · 发表于 2012-4-18 08:56:55

switp209 · 发表于 2012-4-21 07:41:29

看不到啊

新警察 · 发表于 2012-4-21 08:50:09

楼上的兄弟，你看不到，我给你拷出来了，你看看有用吗？值３个银币吗？

“LD驱动控制电路设计[/url]基于有些新客户刚刚开始做激光仪器，有些客户也在问我是否可以提供驱动电路，现在我把常用的恒功率驱动电路放在这里，有需要的朋友可以参考下。以下是常用的外接电路为3V和5V这两种情况，以下电路图仅供参考所用，如有任何问题概不负责，但可以联系我们，商讨具体原因。

1、LD驱动控制电路设计
LD与监测二极管是集成在一起的元器件。流入LD的电流经过APC电路的预偏置电流。APC电路通过电流负反馈电路抑制由于温度变化、器件老化等引起的光功率的变化。APC电路部分采用背向光反馈自动偏置控制方式，即用半导体激光器组件中的PD光电二极管监测LD背向输出的光功率。因为背向输出光功率能跟踪前向输出光功率的变化，通过闭环控制系统就可以调节激光器的电流，达到输出稳定光功率的目的。”

楼主发一些无关痛痒的也就罢了，如果还要银币，我就觉得有点过了，请楼主注意，否则将作删除处理。
　

laser-diode · 发表于 2012-4-23 11:08:09

新警察发表于 2012-4-21 08:50
楼上的兄弟，你看不到，我给你拷出来了，你看看有用吗？值３个银币吗？

不好意思，我目的是上传驱动电路图的，谁知没传上去，在这深表抱歉哈，马上免费传上APC驱动电路图

laser-diode · 发表于 2012-4-23 11:09:58

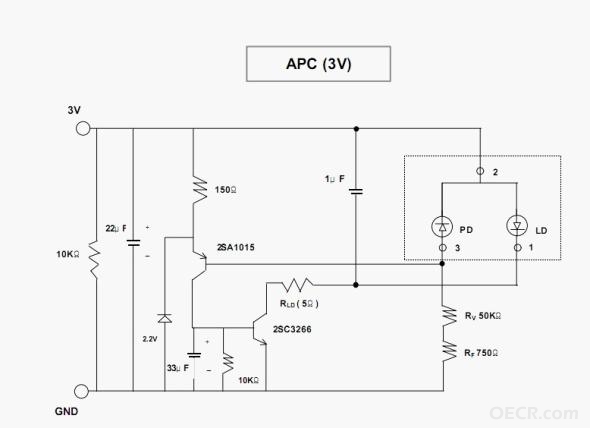

APC驱动电路图在附件中
