大型曲面镀膜

yiheyou · 发表于 2011-12-31 13:06:17

如果要为一个口径3m深度1m左右的抛物面镀膜，要怎么镀？抛物面是个整体，不能拆开，所以应该贴一层反射膜吧？可是咋个贴呢，求教

filmokay · 发表于 2011-12-31 15:26:59

本帖最后由 filmokay 于 2011-12-31 15:28 编辑

应该有这么大的镀膜机的。

还有一个名词叫光学复制。不知道是不是应用到这个上面的。

xiao2011 · 发表于 2012-1-1 08:02:28

yiheyou · 发表于 2012-1-4 13:59:18

filmokay 发表于 2011-12-31 15:26
应该有这么大的镀膜机的。

还有一个名词叫光学复制。不知道是不是应用到这个上面的。

这么大都能有？？我看到很多都是把大元件分割成一些小元件，在小元件上镀膜，然后再拼起来的。不过这样好复杂，而且误差大。
我查了下，你说的光学复制工艺，膜层部分还是用镀膜机镀的
http://www.newportfranklin.com/chinese/resources/replication/process/processrepmirrors.htm

yiheyou · 发表于 2012-1-4 14:01:29

那种贴膜工艺有了解的么？可能学名不叫贴膜哈，我也不大懂

272813953 · 发表于 2012-1-4 22:01:08

你要镀内孔好难镀的啊！！！

yiheyou · 发表于 2012-1-5 09:03:20

272813953 发表于 2012-1-4 22:01
你要镀内孔好难镀的啊！！！

镀外表面好镀么？难度小的话就可以用filmokay说的光学复制了

filmokay · 发表于 2012-1-6 21:09:10

yiheyou 发表于 2012-1-4 13:59
这么大都能有？？我看到很多都是把大元件分割成一些小元件，在小元件上镀膜，然后再拼起来的。不过这样好 ...

Space应用的大的镀膜机是有的，我听说有3间房子这么大，然后人在里面可以走来走去的。我听以前的同事说的。如果您真的有这方面的需求，我可以尝试联系他们。在欧洲的。

缘睐汝痴 · 发表于 2012-1-7 16:29:02

膜拜

lsx2121 · 发表于 2012-2-3 00:33:35

你这个3M 直径深1M 的基片中间是否有孔？你这个应该是天文望远镜镜子镀膜之类的产品。
具体采用蒸发工艺，还是磁控溅射工艺来做得根据基本和镀膜要求来决定。国外通常4m 以下的基片蒸发工艺较多， 4M以上的基片磁控溅射工艺较多。
美国VPT 公司可以提供这样的镀膜机。详细可以相互交流：QQ:123610315 lisx2525@163.com

lsx2121 · 发表于 2012-2-3 00:44:19

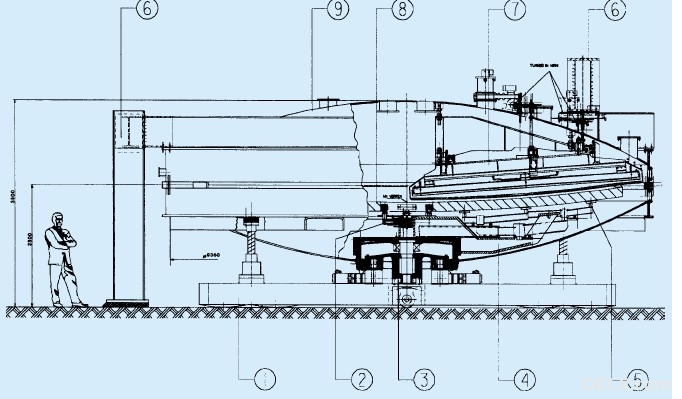

附件是欧洲VLT1 8米直径镀膜机示意图。只是基片是有孔的。
对于无孔基片，实现结构复杂一些。要根据基片和镀膜要去专门去设计。

wdydede · 发表于 2012-5-13 02:59:13

这么大个家伙！
