弱弱的问，一个有关显微镜的问题

jhtaiyang · 发表于 2004-8-21 19:12:00

我想在原来的显微镜上进行改制。其主要是把显微镜的目镜去掉，换成CCD，而保留原来的物镜。有人告诉我直接把CCD靶面安装在物镜的的像面上就可以了。那么我问，这样是不是就可以把物镜当做是CCD的镜头了呢？还是说要另外再加一个镜头？还望高手帮忙解答。不胜感激！

莱因哈特 · 发表于 2004-8-21 19:24:00

那样是可以的但是你的显微镜就不能用眼睛观察了！最好的办法是在目镜和物镜中间加一个CCD接头需要用CCD和需要眼睛直接观察的时候可以互相的切换而且CCD接头并不贵！我以前是在重庆光学仪器厂工作的，我们配出去的需要CCD的显微镜都是这样配的

kitten · 发表于 2004-8-22 07:46:00

楼上说的这个方法是比较合适的！

jhtaiyang · 发表于 2004-8-23 03:38:00

谢谢！我现在是帮老师做的课题，我会考虑你的建议的。

holy · 发表于 2004-8-23 16:27:00

直接把ccd靶面安装到显微镜物镜像面上，当然可以，并且没有目镜和其他光学系统带来的像差。但是主要问题是视场变化。物镜像面一般按20mm，ccd靶面目前常用1/4规格的，3mm左右，使用时要注意。

jhtaiyang · 发表于 2004-8-27 02:48:00

楼上说的我不是很明白，能否能给详细解释一下？

holy · 发表于 2004-8-27 16:34:00

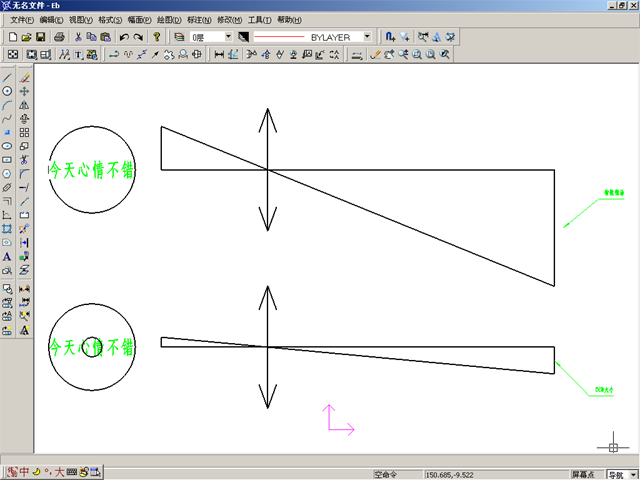

如图所示，如果显微镜能看到六个字，改用ccd后，只能看到一个了。

jhtaiyang · 发表于 2004-8-27 17:24:00

那该用什么方法看到全部呢？

莱因哈特 · 发表于 2004-8-29 01:13:00

你是非要直接接CCD么？象holy兄所说的那样，直接配的话视场是很小的。对CCD的规格我不是很熟，但据我所知好象国内没有能直接配显微镜而又不影响视场大小的！还有就是你准备选用什么样的显微镜？如果是一般都用高倍镜观察的话你能看见的标本的实际大小就小得可怜了。那样的话你找像都是一件困难的事情！而且这样的显微镜必须配上机械平台才能操作了，这费用比你不要目镜节约下的钱多得多哦！你自己考虑下吧有什么问题可以打电话给我。023-68394970 田宏正

jhtaiyang · 发表于 2004-8-30 18:00:00

好的。我改天给你打电话。谢谢你的帮助！
