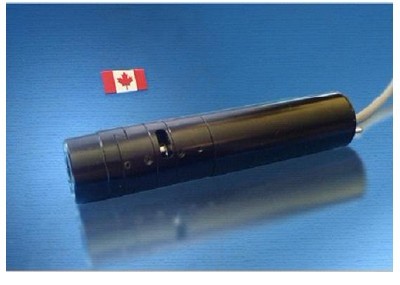

加拿大推出NanolineLaser 高精度均匀一字线激光器

yiyi1111

激光器综述
    Nanolinelaser [sup]TM[/sup]公司，即前Stockeryale Canada Lasiris公司的结构光源激光器产品包含该公司激光共性以外，还有一些特殊的特性，以满足某些特殊应用的需要。另外，在提供各种标准参数的基础上，很多参数都可以定制，这就使得激光器的应用更加的灵活。总的说来，Nanolinelaser结构光源激光器在整体设计的细节方面考虑得比较全面，完全可以满足高端的视觉设备或检测设备的需求。

        首先说一下NL激光器的一般特性：
采用专利的鲍威尔棱镜光束整形技术，使得出射的激光线沿线光强呈非高斯的均匀分布，峰对谷均匀度可达15%。这一点的优势主要体现在以下几方面：
        一是整条激光线的长度都可以利用到；
        二是探测器校准比较容易；
        三是由于激光线光强均匀分布，没有功率较集中的点，所以激光安全等级一般在Class2；
        四是对摄像机的视场有好处。
激光器输出波长、功率稳定性高，使用寿命长。
    激光器的工作模式有两种：APC和ACC。APC是恒定功率控制模式，激光二极管带有PIN光敏二极管，利用 PIN 管探测输出光，通过反馈电路稳定输出功率，使输出功率达到一个动态的平衡。ACC恒定电流控制模式，驱动电流保持恒定，但是随着使用时间的增长，输出功率会有所下降，而且如果激光管温度升高会导致阈值电流增大，使得激光输出功率不稳定。
可调焦，大范围可供选择的波长，功率，和扇角。
多种输出光斑样式。可以通过更换镜头，根据光栅衍涉原理，以实现不同的光斑样式输出。
线宽，景深等技术参数优异。NL对于线宽的定义为：高斯线型最大值的1/e^2（约为13.5%）处所对应的两点之间的宽度。景深的定义为：沿着光束传播方向上，线宽由最小值增大到最小值的2^0.5倍所经过的距离的2倍。501，701镜头。
线性度（straightness也就是直线度）好。扇角越大，直线度越不好控制。
激光器的偏轴角（boresight）都是小于3rmad（约为0.17°），这一点对于定位，对准等应用是非常重要的。
激光器可以做成分体式，也就是光学部分和电学部分分离的形式。
功率调制方式包括：电位计调节和外部输入信号调节。
P：通过调节电位计螺丝直接对输出功率进行大小的调节；
S：外部调制电压信号可以是正弦信号，三角信号或者是低频的方波脉冲。不仅可以对频率调制，还可以对强度进行调制。
T：外部调制电压信号为方波脉冲，只能对频率进行调制。
严格按照国际安全标准CDRH，IEC分级。

以上是一般共性，还有一些特殊性：
NL：大多数激光管都是采用APC控制模式。
NFL：极细激光线，极小的线宽，在70mm工作距离上线宽为13um（NL约为20um），景深55um。由于景深较小，激光线两端的线宽要比中间部分展宽。
          相对NL，线宽也非常窄，在120mm工作距离上线宽为25um（NL约为30um），景深0.2mm，激光线沿线方向上的线宽恒定。
NTEC：ACC电流控制模式，驱动电流恒定，带有热电制冷系统可以使二极管温度保持恒定，因此激光输出波长和功率非常稳定，定点稳定性（Pointing Stability）非常好，激光器使用寿命长。但是很长时间的使用后，输出功率会有所下降。
NGLL，NGTEC：人眼对绿光波段的光的响应度比较高。高分辨率，高对比度光源。
MiniHusky：单模激光管，APC或ACC工作模式，热电制冷，杰出的输出波长，功率和定点稳定性，较长的使用寿命。激光管标准工作温度25°，输出功率500——2000mW。带有BD9插口，可提供二极管温度，电流，功率的实时监测，还可以接入外部调制信号进行输出功率的调制。

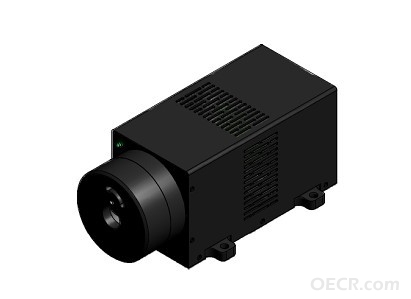

Husky：多模激光管，本身激光管的制作成本就比较高，封装内部带有TEC，激光二极管的芯片直接放到TEC上的。热电制冷，杰出的输出波长，功率和定点稳定性，较长的使用寿命。激光管标准工作温度25°，输出功率500——7000mW。安全细节的考虑和设计上非常的全面（遮光板，匙控开关，遥控安全内锁，红、黄、绿LED指示灯）。背板上还有一个LCD显示器，用于显示二极管的累计工作时间。BD9带有BD9插口，可提供二极管温度，电流，功率的实时监测，还可以接入外部调制信号进行输出功率的调制。
Reduced Speckle：宽带光谱光束，较低的空间相干长度，因此散斑含量较少。热电制冷，杰出的输出波长，功率和定点稳定性，较长的使用寿命。降低散斑的方法：一是增加光谱宽度，一是激光器输出波长的高频调制，一是让激光器工作在阈值电流附近。
Flat-Top：一般由三部分组成，平顶光发生部分（一维或者二维），扩束部分，聚焦部分。因此最后发出的平顶光可以是聚焦的，准直的或发散的。

Flat-Top和三维机视应用上的区别：
      Flat-Top发出的平顶光是作为照明光源，摄像机摄取的是光的强度信息，因此对光的均匀度和稳定性要求非常高；（这与LED和二维机视的道理是差不多的）
     三维机视通过激光线的形变来获取被测物体的轮廓信息，摄像机摄取的是激光线的形变图像，因此对激光线的线宽的一致性的要求高一些。
    所以能调焦的激光器，都采用了外部调焦的新功能，减少了之前装配上的不方便之处。
    联系人：北京路科锐威科技有限公司，王先生。电话010-58858423-108   公司网址：www.tricombj.com,国外公司网址：www.nanolinelaser.com

wangyaoting

学习一下！

电阻

王先生,我刚才把我的要求给你手机短信发过去了,注意查收.

yiyi1111

电阻 发表于 2011-12-5 09:49
王先生,我刚才把我的要求给你手机短信发过去了,注意查收.

您是陈先生？您好，希望能帮到您。

电阻

是的,很希望能和您合作.

gylx1206

看来这个东西很吃香啊

yiyi1111

5年过去，涛声依旧啊~
