pin二级管电路与问题，一起讨论下

watermelon

   大家好，有关于PIN二极管的问题想向大家请教一下。
      我的目标是探测肉眼可见的光斑的强度变化，光斑的尺寸是1mm-5mm，光斑具体尺寸需要光路搭建完成后调整，其强度我肉眼能看的很清楚，但没有具体数值。我选择了滨松的PIN二极管S5793-02，其有效感光面积直径0.4mm，感光的波段很宽，选择了配套的电流-电压反偏放大器，放大倍数1000倍，以为接上就能用，但是探测不到信号。

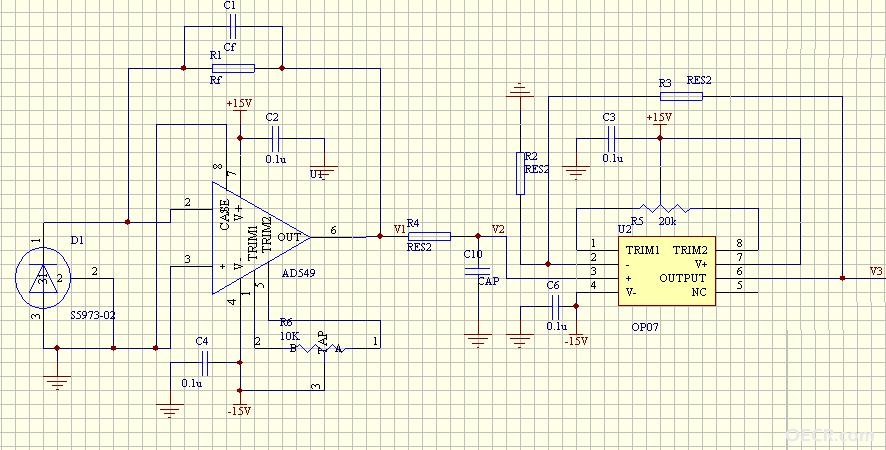

       我怀疑光强太弱引起，因此自己设计放大电路，为将放大倍数提高，采用零偏模式，如下：

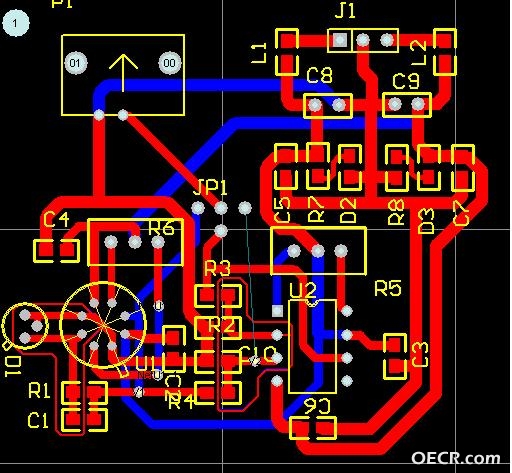

     其中前置放大器选择AD549，其偏置电流很小，怕放大倍数不够，设计二级放大器，采用OP07，中间接了一个低通滤波器。PCB图如下：


今天将前置放大器部分焊接好，Rf=47M，Cf=1PF，其他没有焊接，考虑如果可以用，就用一级放大，发现几个问题：
1、放大器很热，摸着烫手，没有短路，不知道是否正常工作就这么热。
2、上电后，在有光的室内，放大器输出有60mV的负电压，但用手指遮住PIN，电压没有变化。
3、用绿光激光器激光（感光波段内）打到PIN感光面，发现只有几mV的变化，十分微弱，但激光器光强已经非常强，十分耀眼。

不知道我的设计存在什么问题，我现在能想到的原因是，感光面太小，更换感光面更大的二级管，希望得到大家的指点。

watermelon

没有人回复，今天继续整，自己顶下

bingohgbn

关注、学习。

神州八号

aerialhorse

你的PIN是不是SI的，不然对绿光响应度不够。http://www.winafiber.com/index.p ... emid=63&lang=zh

watermelon

问题基本解决了，有点幼稚的错误，当时却很难发现，我把放大器的封装画错了，引脚次序正好画反了，当时看datasheet没有注意，改过来后，可以工作，放大器也不热了，探测光斑电压1.5V左右，暗室中有30-40mv的噪声，加大电容后可以降低，就是响应速度变慢了
