帮忙看看透镜加工图纸

冰河87 · 发表于 2011-8-5 15:22:23

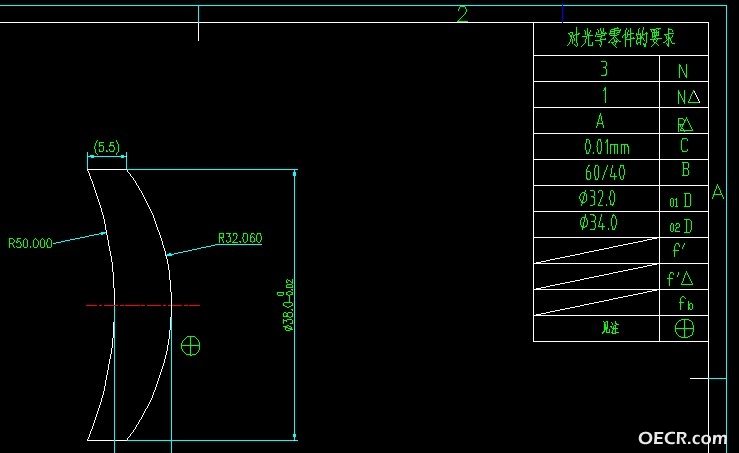

把光路模拟出来了，现在要加工透镜了，但是参考了一下别人的图纸，原来还有这么多要求，都是一些什么啊？大侠帮忙解释一下。

Minny · 发表于 2011-8-5 16:34:17

尺寸、厚度、曲率半径、通光孔径、面形、光洁度、中心偏、镀膜指标等...

冰河87 · 发表于 2011-8-5 16:39:50

Minny 发表于 2011-8-5 16:34
尺寸、厚度、曲率半径、通光孔径、面形、光洁度、中心偏、镀膜指标等...

N为光圈数 D1,D2为两个面的有效孔径？

Minny · 发表于 2011-8-5 16:45:03

本帖最后由 Minny 于 2011-8-5 16:46 编辑

你说的是没有错，不过你的指标好像不完善哦

JSKWXZ · 发表于 2011-8-6 08:11:25

尺寸、厚度、曲率半径、通光孔径、面形、光洁度、中心偏、镀膜指标等...

阿明 · 发表于 2011-8-7 11:04:21

hello，你的是國內圖紙，大學課本或技校課本就有！其他朋友解釋了！基本的。

wangjianheng1 · 发表于 2011-8-8 17:24:59

呵呵，光学图纸最基本的东西，可以参考相关书籍

laowupo · 发表于 2011-8-8 21:01:56

我晕哦，不会看图纸？怎么做事？基础呀

laowupo · 发表于 2011-8-8 21:02:41

冰河87 发表于 2011-8-5 16:39
N为光圈数 D1,D2为两个面的有效孔径？

是的

opticalc · 发表于 2011-8-11 16:35:22

本帖最后由 opticalc 于 2011-8-11 16:35 编辑

话说lz连光学零件工艺基础都没有，就可以模拟设计投产了啊？羡慕

一米阳光0824 · 发表于 2011-8-12 20:34:38

还真不是一般的牛！

冰河87 · 发表于 2011-8-15 09:40:17

你们光学工程专业都学过光学加工的课程？
