[原创]:发布波导器件的FDTD软件包!

Billchen

<>本人是搞光学的,准备写这个软件包的时候,主要是想计算斜波导结构(Tapered waveguide
)中光场.我发现FDTD是很通用电磁场计算的方法,所以传到这里,希望有兴趣的同学看看,我们可以交流讨论!
chenfan@sjtu.edu.cn
附件为建模及计算的电场和磁场分布.
本软件包为二维的FDTD,由两部分组成1)建模程序(可完成复杂的截面:其由任意四边形的组合而成)/(2)FDTD计算及显示程序.
如有兴趣,可以提供源代码(MATLAB),计算过程显示计算进度情况.

[1] 下面给出的是激光(6500埃)以0度入射玻璃块(4波长*4波长,介电系数为:2.25)时的相关电磁场结果.

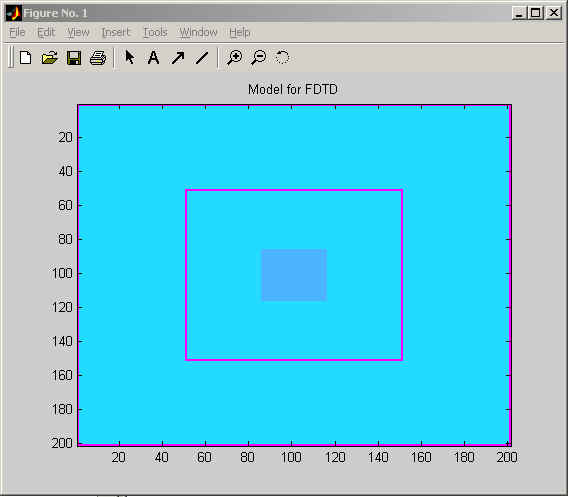

建模结果:
<IMG src="http://bbs.sjtu.edu.cn:8000/Graduate/1085547668133740.jpg">

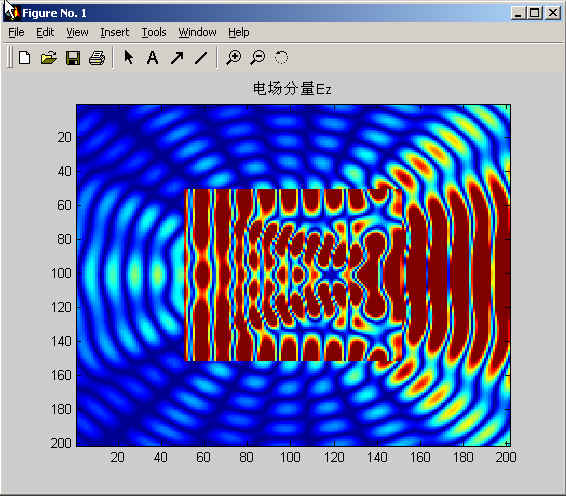

电场EZ的计算结果:
<IMG src="http://bbs.sjtu.edu.cn:8000/Graduate/1085547707148430.jpg">
磁场的Hx的计算结果:
<IMG src="http://bbs.sjtu.edu.cn:8000/Graduate/1085547779173030.jpg">
磁场的Hy的计算结果:
<IMG src="http://bbs.sjtu.edu.cn:8000/Graduate/1085547796179070.jpg">
</P>
<><FONT color=#808080><FONT color=#000000>[2] 给出金属角反射器的计算结果:激光(6500)45度入射

<IMG src="http://bbs.sjtu.edu.cn:8000/Graduate/1085548824197090.jpg">
<IMG src="http://bbs.sjtu.edu.cn:8000/Graduate/1085548844203340.jpg">
</FONT>
</FONT>
</P>

freel

<P>我这有个人用fortron编，矩阵大了matlab肯定不行的，其实用c和f都可以，速度会会很多。</P><P>国外商用的fdtd软件很多的，都是价格不菲。</P>

huaijun

佩服佩服！

freel

用matlab很慢吧，fdtd好像计算量很大的。

Billchen

<>MATLAB在矩阵计算方面有优势,我写的代码都是向量化的.但是有个困扰,不能做很大的矩阵(我能实现500*500),如果到(10000*1000),那么运算速度不行,我在犹豫,到底是改成C++用循环呢还是怎么着.</P><>前几天问一家公司关于OPTIFDTD的价格,人家告诉我高校最便宜也要5000美圆,看样子FDTD还是很有市场的.</P>

simem

厉害!

如果太慢, 可以把matlab代码转换成 VC++, 如果再完善完善, 可以卖好价钱了.

parker

我搞到了一个商用的RSOFT公司的 BANDSOLVE套装,说明书上说可以实现FDTD的几乎所有东西,但是我不会用...呵呵

我是做毕业设计才想用这个的,如果谁能给我提供几个清晰点的二维方形和三角形的光子晶体TE和TM透射率频率分布图就好了~~谢谢

parker

谁能提供用fortran编的东西吗？谢谢了～～我能提供最新版本的optifdtd......

zhangchengyu

谁能提供用fortran编的东西吗？谢谢了～～我能提供最新版本的optifdtd......

daoqunchen

楼主应该用fortran，作FDTD计算用MATLAB是不是有点选择错误
我用fortran3个小时完成的东西，用MATLAB算了一天还没结果，当然可能是不会用MATLAB的原因

CaptainLin

http://www.cemtach.com/reference/software/toyFDTD/

這版不是我的

但是版主是用Fortran寫的

源碼有提供下載唷

可以參考一二

asp_studio

佩服佩服！
