zemax像差分析

liang2juan · 发表于 2011-7-6 01:08:02

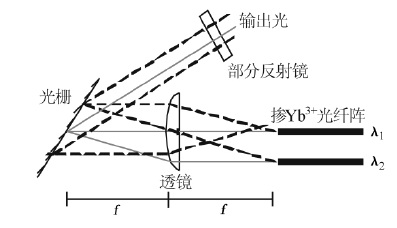

小弟以前没接触过ZEMAX这一强大工具。现在想用它分析一下光学系统的像差。简单描述一下系统情况（与图中情况类似）：一个光纤阵列，位于透镜的焦平面上，光纤出射光经透镜准直后入射光栅，光栅位于透镜另一个焦平面处，衍射以后所有光束合成一束光。对于这样一个系统，透镜的像差可以用zemax分析吗？

天地大同 · 发表于 2011-7-6 10:05:12

你这个不是成像系统吧

zdy53475 · 发表于 2011-7-6 10:49:12

你要分析整个系统的还是就其中透镜的像差

小马过河 · 发表于 2011-7-6 16:43:09

可以的

ljj722 · 发表于 2011-7-6 19:57:20

期待高手解答，……

liang2juan · 发表于 2011-7-6 22:56:30

zdy53475 发表于 2011-7-6 10:49
你要分析整个系统的还是就其中透镜的像差

主要是透镜的吧，如果可以的话当然是整个系统的好了，高手给说一下吧。

liang2juan · 发表于 2011-7-6 22:57:30

小马过河发表于 2011-7-6 16:43
可以的

那么这个复杂不？还是比较基础的啊？

小马过河 · 发表于 2011-7-7 22:21:54

本帖最后由小马过河于 2011-7-7 22:25 编辑

不麻烦，如果你从现在开始看手册，最多也就一个星期。

你没有提到你要评价什么参数。这个对于分析的可行性和准确程度很有影响。

liang2juan · 发表于 2011-7-8 00:23:42

小马过河发表于 2011-7-7 22:21
不麻烦，如果你从现在开始看手册，最多也就一个星期。

你没有提到你要评价什么参数。这个对于分析的可行 ...

谢谢啦！那主要看手册里面那部分内容呢？

小马过河 · 发表于 2011-7-8 09:02:37

一个光纤阵列，
光源的设定？物理光学传输设定？阵列设定？一定要阵列吗？还是单个光纤端面模拟，然后移动位置进行评估？

位于透镜的焦平面上，光纤出射光经透镜准直后入射光栅，
特殊面型设定。

光栅位于透镜另一个焦平面处，衍射以后所有光束合成一束光。对于这样一个系统，透镜的像差可以用zemax分析吗？

物理光学传输分析。

说实话，如果你有兴趣钻研ASAP，他的高斯光束叠加方法是非常好用的。

扬帆起航 · 发表于 2011-7-8 09:22:54

楼主这个是为了把多个波长的光纤激光器合束输出吧？为了提高功率？

liang2juan · 发表于 2011-7-8 20:12:14

扬帆起航发表于 2011-7-8 09:22
楼主这个是为了把多个波长的光纤激光器合束输出吧？为了提高功率？

是这样的，呵呵
莫非是内行！
