DY2440_VGA1024×768

feijiahai521

为单片机而量身订做的显卡

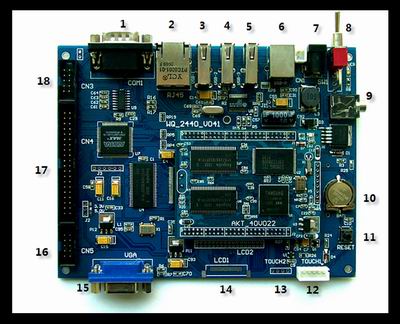

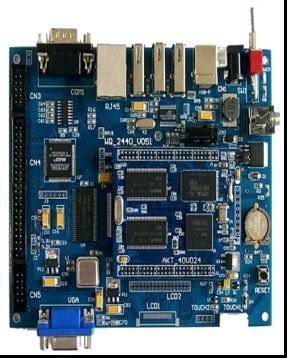

PCB图及端口介绍-各端口位置

串口1接口（注：COM3只能接3.3V的TTL电平。但COM1，COM2可以接3.3V的TTL电平或RS232电平）
网线接口
USB主接口
USB主接口
USB主接口
USB从接口
电源接口
电源开关
音频输出接口
实时时钟电池
复位按键
触摸屏接口1
触摸屏接口2
LCD液晶显示接口
VGA输出接口
CAN总线扩展接口
IO扩展接口
UART串口扩展口

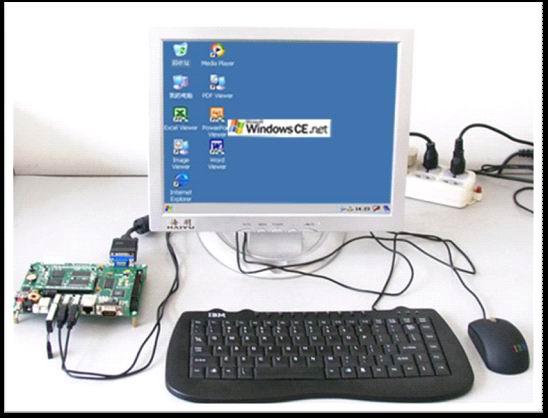

功能概述
集成有以太网控制器，串口，SD卡控制器，USB Host 控制器，声波触摸屏驱动。
可完美支持WindowsCE .NET 5.0操作系统。
用户可将精力集中在应用程序相关的技术开发上，而无须关心复杂、费心的硬件平台和底层软件上。
支持Visual Studio 2005或2008.net(.net 2.0 Compact)、EVC++或、LabView开发。
输出1024×768×16(64k色)的标准VGA信号。

智能VGA控制板是一款可用单片机控制的用于驱动具有标准VGA接口的CRT智能显示终端，采用单9~12V电源供电，电流200mA以下。主要功能有：
1. 在指定的X轴，Y轴的位置显示16X16或32X32的中英文字符，内置有中英文字库（加装64M的NandFlash可支持24X24,48X48,64X64的中英文字符）。
2. 在指定的X轴，Y轴的位置显示直线，圆或椭圆。
3. 显示预置的位图（用PC机预先下载到控制板的图片，支持的图片有256色位图和JPG图，JPG图片在VTer_VGA的实际显示效果是64K色）
4. 清除全屏或清除指定位置和长宽的矩形。
5. 自动显示实时时钟（可关闭，可指定位置和显示方式）。
6. 所有的功能均可通过单片机的并行口或RS232串行口发送简单的指令完成。
7. 附送的仿真软件可实时地观察各种显示效果，可取得各条指令格式和参数。仿真软件的另一大功能是下载
ggg用PC机编辑好的位图。
8.支持表面声波触摸屏 和四线电阻触摸屏或PS2鼠标驱动功能。
9.用户系统（一般为单片机控制电路）与显示终端的通信可选择串行接口或并行接口。
采用智能VTer_VGA用户可大大减轻软件开发人员的在人机界面的负担和提高开发效率，专心于专业产品的开发，避免重复性劳动。本控制板全数字化设计，显示稳定可靠，抗强电磁干扰。可用于机电，冶金，船舶，航空，铁路，电力，通讯导航等领域的系统设备和智能仪表，也可用于高档民用电器。
硬件概述
三星ARM9 S3C2440A的CPU（主频：400MHz）， 64M的SDRAM，64M的NandFlash ，WindowsCE .NET 5.0。
VGA控制器，可输出绝对无闪烁的1024×768×16的标准VGA信号。可支持1024*768，800*640分辨率LCD彩色监示器。
由CPLD扩展的32个通用的输入\输出口（GPIO）。
三路可用的串口（COM1,COM2,COM3）。其中两路可接TTL电平或RS232电平，一路只接TTL电平。
可由SPI口扩展CAN智能接口板（winCE系统内已集成驱动）。
由USB集线器AU9254扩展而来的三个USB HOST接口，可同时连接USB鼠标，键盘，及U盘。
一路USB DEVICE接口，支持Activesync可以和PC机同步通信和联调应用程序。
一路10M的以太网络接口。
SD/MMC接口，支持SD卡和MMC卡。
触摸屏接口，支持表面声波触摸和四线电阻式触摸屏（winCE系统内已集成驱动）。

应用领域
汽车电子
医疗仪器
工业控制
人机界面
移动设备
数据终端
安防监控
云运算终端
工作条件
12VDC,电流：500mA
工作温度：-10℃~70℃
产品定制服务
提供基于S3C2440.S3C6410的产品定制服务；
提供Linux，Wince应用开发；
提供芯片“一站式采购”；
提供ARM7/ARM9/ARM11应用培训。
        帮助客户快速完成产品设计，实现产品的快速上市，快速抢占市场。如果您需要了解更多的关于产品定制服务信息，请跟大元电子市场部联系，电话：0431-85361971或者186 8667 9261，或者email：jilindayuan@163.com或者QQ：80661664
