【求助】高手请进，如何消除45度玻璃双面反射出现的重影？？

czsimonliu · 发表于 2011-3-24 14:44:30

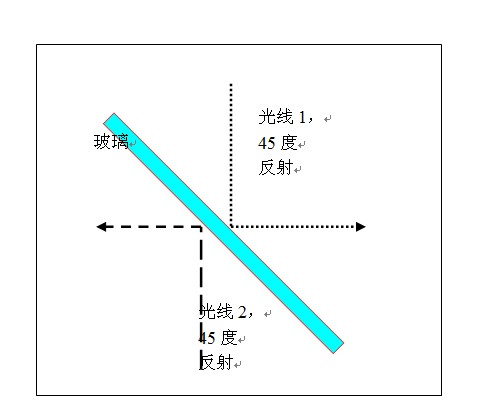

本人是新手，现在在产品设计中碰到一个问题，如图所示：

图中的玻璃为单面镀膜玻璃，厚度2MM,和水平线呈45度角。

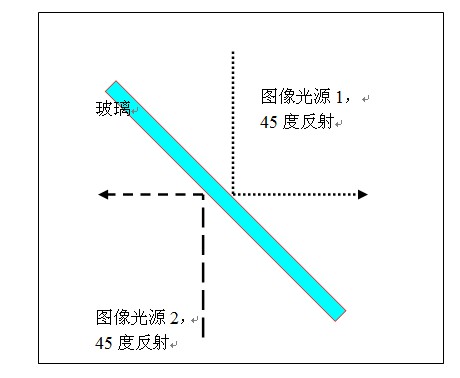

玻璃两侧分别有图像光源1和图像光源2分别到达玻璃镜面后45度反射形成虚像。

这时候问题来了，在玻璃镀膜的一面虚像和原像保持一致，但另外一个虚像由于玻璃的双重反射，出现重影。

请问，该如何消除没有镀膜一面的重影现象？比如双面镀膜，或是采用其他手段？

sery1234 · 发表于 2011-3-24 16:31:13

镀双面AR啊

czsimonliu · 发表于 2011-3-24 17:18:15

谢谢回答问题。镀双面AR，但问题是已经采用了单面镀膜的半反半透玻璃，另外一面怎么度AR呢？这个问题我想不清楚。

longmin · 发表于 2011-3-24 23:48:33

你鍍膜面是鍍金屬膜?還是高反膜?

gylx1206 · 发表于 2011-3-25 17:57:38

拿去把另一面也镀了

czsimonliu · 发表于 2011-3-25 19:46:49

你鍍膜面是鍍金屬膜?還是高反膜?==镀的是高反膜。

拿去把另一面也镀了==这个行不通，还是有鬼影存在。

现在想了两个办法，一个是尽量把玻璃的厚度做小，减少反射重影。但这个方法行不通，设备限制，最薄的玻璃只能做到2MM。

现在在试验另外一面度AR，看能不能解决问题，这几天出结果。

longmin · 发表于 2011-3-28 23:11:20

樓主你的設計應該是從光源1入射,那光源1一定沒有重影
但是,從光源2那一面看來的膜系結構,應該是不太一樣(設計有優化)

carpty · 发表于 2011-3-29 14:16:20

在另外胶合一片单面做AR的，镀半透半反的一面胶合后会有曲线变化，这个得自己重新做膜系。
