麻烦高手做个简单的zemax模拟

windyoung · 发表于 2010-12-2 20:24:32

直径5毫米的面光源，以9度的入射角照射到450mm远的凹球面反射镜，焦距f=-225mm，数值孔径Numerical Aperture (NA)= 1/10，反射光照射到130mm外的平面反射镜，由平面镜反射后的光线与球面镜的入射光线正交后汇聚到像点．请用Zemax软件对该光路进行模拟。
请各位高手不吝赐教！

z1206l · 发表于 2010-12-3 20:25:14

哪位高手给帮助一下啊

ggll · 发表于 2010-12-4 09:53:14

画个示意图看看，不然不太好理解，

windyoung · 发表于 2010-12-5 11:44:42

回复 ggll 的帖子
http://bbs.oecr.com/forum.php?mo ... mp;extra=#pid692737
图片已上传，请指教！

zsj.552nt · 发表于 2010-12-6 09:26:44

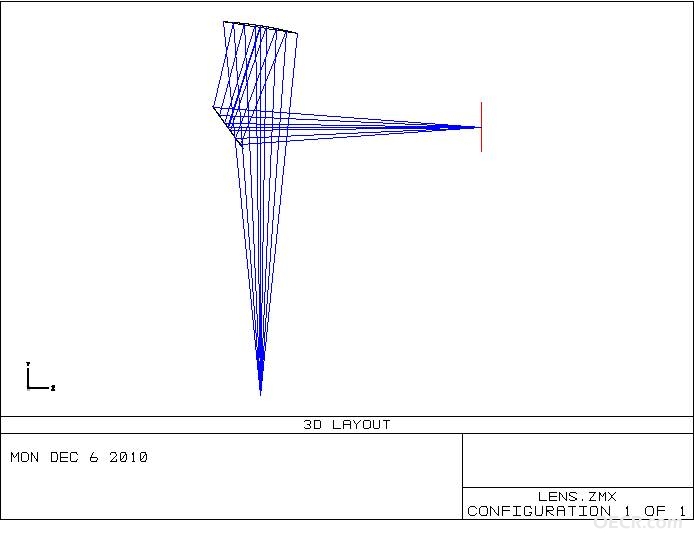

不知道这样对不对

zsj.552nt · 发表于 2010-12-6 09:45:07

本帖最后由 zsj.552nt 于 2010-12-6 10:18 编辑

zsj.552nt · 发表于 2010-12-6 10:22:07

不好意思，刚两个都弄错了

windyoung · 发表于 2010-12-6 10:26:02

回复 zsj.552nt 的帖子

你好，能否上传zemax文件？或者发到我邮箱windyoung@126.com？

zsj.552nt · 发表于 2010-12-6 10:33:20

已发到你邮箱了，请查收

windyoung · 发表于 2010-12-6 11:19:49

回复 windyoung 的帖子

已收到！非常感谢！！

078280978 · 发表于 2010-12-7 18:07:05

能否把文件放在网上,让我们都学习学习

413009449 · 发表于 2011-2-15 19:32:47

回复 zsj.552nt 的帖子

麻烦也给我发一份看看吗？
