谁能设计个器械把四根150W的激光耦合。

wushenjian · 发表于 2010-11-25 13:45:45

用棱镜耦合试试看看，分两次耦合

xiaogaohui55 · 发表于 2010-11-25 18:47:10

g12425 发表于 2010-11-25 11:48
先分别耦合进光纤再进行聚焦不知可不可行

这种耦合不知可行度。。你能帮我估价耦合成本吗。。

xiaogaohui55 · 发表于 2010-11-25 18:53:34

wushenjian 发表于 2010-11-25 13:45
用棱镜耦合试试看看，分两次耦合

棱镜耦合，怎么耦合。画个原理图瞧瞧。。

kinglaser001 · 发表于 2010-11-25 21:23:40

g12425 发表于 2010-11-25 11:48
先分别耦合进光纤再进行聚焦不知可不可行

10.6um的激光用光纤传导很困难的，从成本上你就接受不了。偏振耦合的效率不高呀。
要是很容易的话，600W的也不用十多万了，哈
难！

badan · 发表于 2010-11-26 09:25:28

光纤传输的方式不合适：
⒈ CO2光纤传布了这么高功率；
⒉ 这种方式无益于提高激光的亮度

optro · 发表于 2010-11-26 12:35:35

看来楼主不死心，非要用CO2合束；
首先合束是不可能的，可以合成一点，可以7束光合成一点；
但是就如楼上的说的一样，光的亮度提高不了，反而要下降，低于原谅度的80%；
当然要看您的用途，如果是表面处理、可以用这种合点的方法；焊接就又说了，要更具情况考虑；切割是万万不可，反而画蛇添足。

xiaogaohui55 · 发表于 2010-11-26 14:09:56

optro 发表于 2010-11-26 12:35
看来楼主不死心，非要用CO2合束；
首先合束是不可能的，可以合成一点，可以7束光合成一点；
但是就如楼上 ...

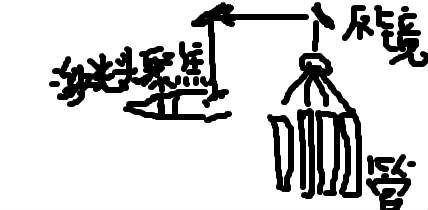

我的目的就是合成一点。并不是要合成一束，，用来切割20毫米的木板。切割缝隙为0.71或0.5这样子，，，主要是想把四束光合成一点，通过镜片反射，传送到激光头，激光头再聚焦。

xiaogaohui55 · 发表于 2010-11-26 14:11:09

这样子行得通吗。

xiaogaohui55 · 发表于 2010-11-26 14:11:20

这样子行得通吗。

optro · 发表于 2010-11-26 15:43:22

用于切割，一根光束比7根好。

badan · 发表于 2010-11-27 10:40:39

用偏振合束，合两束，再多就别想了吧。
GSI的200瓦CO2激光器就是这样的。
http://www.gsiglasers.com/LaserProducts.aspx?page=12

ZnSe · 发表于 2010-11-27 14:59:55

由应用决定耦合了。如果应用要求的亮度不高，只追求高功率的话，可以采用空间耦合。偏振耦合提高功率不到两倍，波长耦合在此不现实。
