测量被光遮物体部分的长度。

bert550 · 发表于 2010-10-2 12:31:20

大家好！

要求：
1.       测量角度0.1mm。
2.       传感器尺寸不要太大。
3.
问题：
1.       激光二极管的发射功率如何选择？
2.       透镜组如何选择？
3.       如何减小环境光的影响？

bert550 · 发表于 2010-10-2 12:33:50

bairuizheng · 发表于 2010-10-3 17:09:21

沒有看懂，能否写得具体些。

bert550 · 发表于 2010-10-4 07:38:09

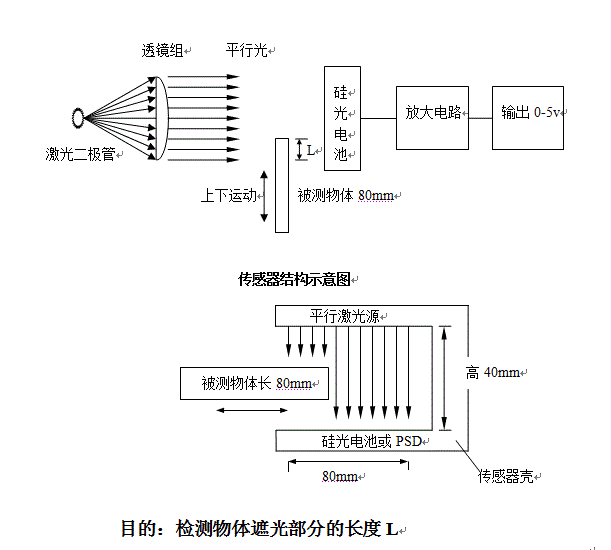

我需要一些光学组件，用来测量物体被光遮部分的长度。基本原理为：一侧采用激光二极管做光源，通过透镜组产生平行的片光源；另一侧采用透镜将接收的光聚焦到硅光电池。当物体遮住部分光线时，硅光电池检测的电压就发生变化，从而计算出物体被光遮部分的长度。

zcyclone · 发表于 2010-10-12 23:02:50

回复 bert550 的帖子

要根据测量精度制定合适的方案,该方案测量比较粗

bairuizheng · 发表于 2010-10-13 01:10:50

感觉激光的杂散光会很强, 有很大的背景.

郁闷 · 发表于 2010-10-13 10:43:52

是根据照射面积产生不同的光电转换电压？
光源本身以及环境光强必须要恒定的哦，应该还要要求你整型后光强在截面上，分布均匀。
可以考虑用另外的方式实现，呵呵。
