ATLSXA202D恒流激光驱动器及评估板

mengying979

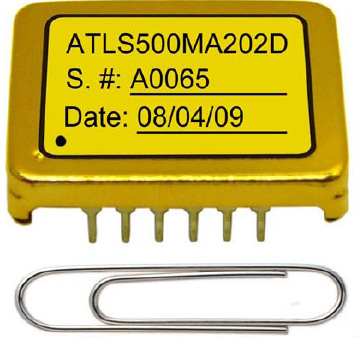

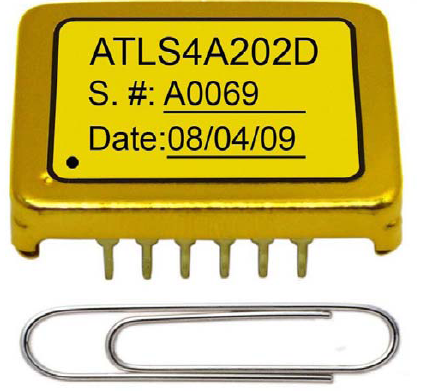

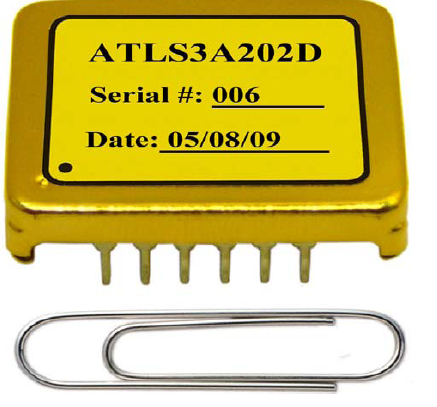

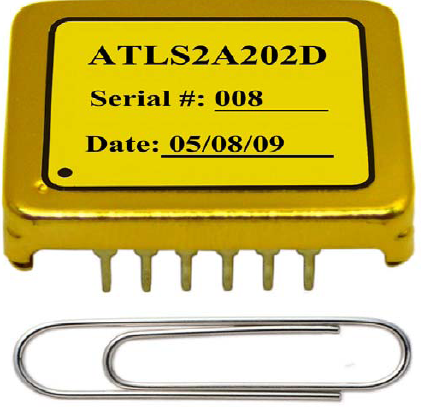

1.ATLSXA202D恒流激光驱动器
  ATLSXA202D激光驱动系列稍微有别于ATLSXA201D激光驱动系列。这一系列的激光驱动准许使用一个外在数字信号同步校准PWM产品阶段的内部开关频率。当与电源开关具有相似的频率或多个这样的激光驱动同一PCB板时可使用这种驱动器来消除了频率干扰。该设计专为驱动低噪音恒流高效的激光二极管。零件号上的“XA”是指定的最大输出电流，它可以被选为:1A，2A，3A或4A。该模块是装有一个金属外壳,零电磁干扰、采用DIP封装模式。
电源电压范围：3.1V-5.5V
效率：≥90%
最大输出电流：1A
电流输出噪声：<100&micro;A@0.1Hz-10Hz
稳定性高
体积小
全密闭结构

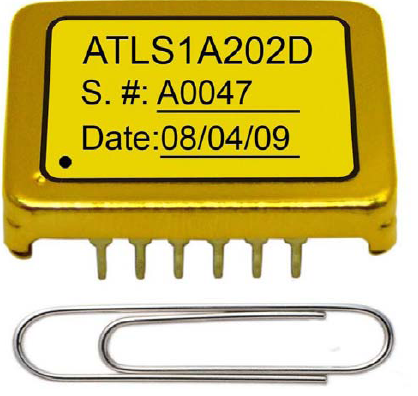

如ATLS1A202D是一种为驱动高达1A恒流的激光二极管而设计的电子组件，它具有高效率、低噪声、高稳定性及高可靠性，无电磁干扰，体积小等特点。它具有如下功能：控制激光电流、监控激光电流、过温保护、环路良好指示、与外部时钟信号同步，以排除与其他开关设备之间的相互干扰，软启动，关闭。 它带有一个高稳定、低噪声2.5V指示电压。POT（电位计）及DAC（数模转换器）能够用此电压来设置LIS引脚的电压，从而设置输出电流；同时，可用ADC（模数转换器）来测量LIO引脚上的电压，从而监测输出电流。 应用:驱动DPSSL、EDFA、光纤二极管、直流二极管等器件中的激光二极管，并且噪声低、效率高。


2.评估板

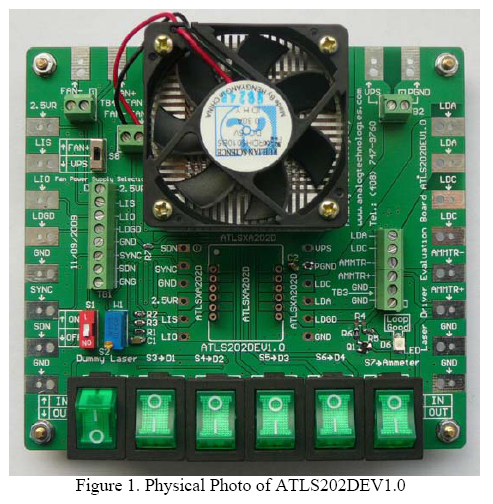

  ATLS202DEV1.0是恒流二极管激光控制器：ATLS1A202D、ATLS2A202D、ATLS3A202D及ATLS4A202D的评估板，用来评估它们的功能和主要技术规范。当5V供电时，输出电压范围是0V到4V。在评估板上，有一些连续排列的激光二极管，这些二极管形成了一个虚拟的激光器，这个虚拟的激光管可用来代替真正的激光器，并用来研究激光二极管是怎样被激光器驱动的。输出电流及输出电流限制可以根据需要进行调制。
