放大光电二极管输出信号用什么放大

jiahua1010 · 发表于 2011-4-16 13:56:53

肯定是先用模拟放大了！

niwota0412 · 发表于 2011-4-16 20:14:43

运放

user · 发表于 2011-4-18 05:28:18

光电二级管，是由 “受激 --》释放” 原理而制成的。通电的有源层，加上来源光照射，产生和来源光一样的相干光，同时能量比来源光大。

micat · 发表于 2011-5-4 22:46:49

试试AD620吧

OECR_CWDM · 发表于 2011-5-22 14:25:35

跨阻运放即可，选择合适带宽的运放，我可以帮你！410982728

OECR_CWDM · 发表于 2011-5-22 14:26:44

oe507 · 发表于 2011-5-23 11:41:47

8楼的有道理

aerialhorse · 发表于 2011-6-17 21:51:51

本帖最后由 aerialhorse 于 2011-6-17 21:52 编辑

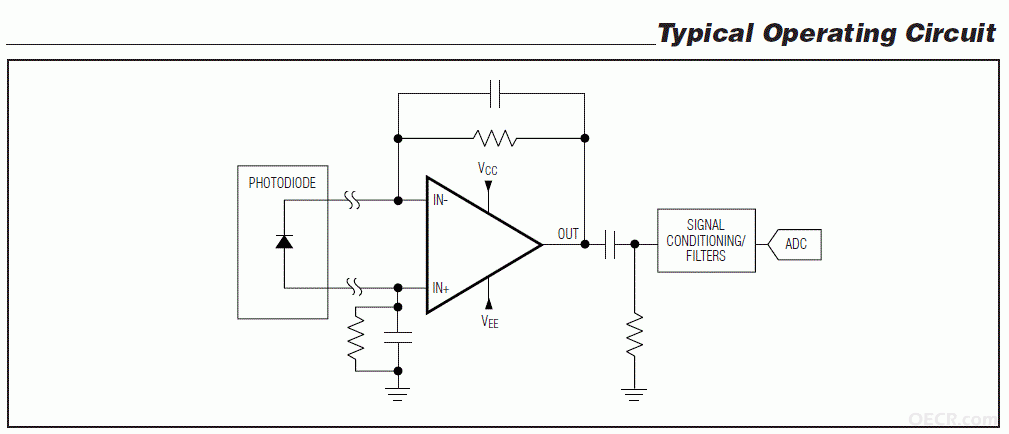

看你具体的应用了，如果需要高速采样，采用反向偏置；如果需要高灵敏度，可以采用零偏方式；如果只是要测试下很强的激光信号，直接接示波器两端就可以了；典型的零偏放大下面有个图可以参考下：

abel_liang · 发表于 2011-7-22 12:06:51

用模拟是肯定的了！

aerialhorse · 发表于 2011-9-24 00:21:13

本帖最后由 aerialhorse 于 2011-9-24 00:24 编辑

也可看看这个：http://www.winafiber.com/index.p ... emid=63&lang=zh

如果可以直接供给负电源的话，千万不要用正电源电荷泵生成负电源给运放供电！

redplum · 发表于 2011-10-11 10:56:09

提示: 作者被禁止或删除内容自动屏蔽

h-haiquan · 发表于 2011-12-13 17:05:38

aerialhorse 发表于 2011-6-17 21:51
看你具体的应用了，如果需要高速采样，采用反向偏置；如果需要高灵敏度，可以采用零偏方式；如果只是要测试 ...

20楼的，这是用差分放大吗？
