供应高效TEC控制器及评估板

mengying979

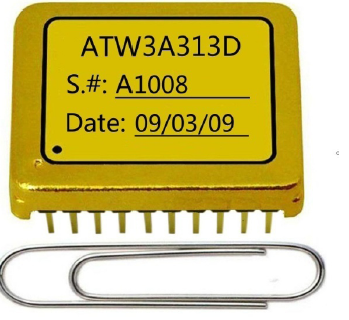

驱动器1.ATW3A313
ATW3A313是一款小巧的完全防护的TEC控制器来保证目标温度在预设温度的窗口范围内。其主要优势是使用这个控制器节约电池系统的能源。在大部份的使用时间,我们的目标在预定窗口范围内,制冷控制器不打开。当目标温度在预设温度窗口外时控制器开启将目标的温度调整到限制范围内。

2.ATW5V2.5V311D高效率：≥90%
供电电压：5V
最大输出电压：4.7V
最大输出电流：2.5A。
高稳定性：0.01°C
可调的预置温度窗口
ATW5V2.5V311可用来驱动高效率、高稳定性、零电磁干扰的TEC，此TEC可将激光温度稳定在一个预设温度窗口内。并且该ATW5V2.5V311D还为客户提供接口端口来设置所需的物体温度（10 C~ 40 C内）、最大的输出电压和补偿网络。 它有两种封装形式：DIP封装和SMT封装，型号分别为ATW5V2.5V311D和ATW5V2.5V311S。
3.TECA1-5V-4V-D
      效率：>90%,
　　最大输出电流：2.5A
　　最大输出电压：4V
　　电源供电电压：5V
       可调目标温度
       高精度，高稳定性，OEMI
       尺寸小 ：25.8*20mm
       严格限定温度，控制电压:0~3.0V
　　包装IP封
　　符合RoHS：100%无铅
4.TEC5V4A-D效率：>90%,
　　最大输出电流：4A
　　最大输出电压：4.7V
　　高稳定性：0.01C
高精度、高稳定性、0EMI
    尺寸小 ：25.8*20mm
    严格限定温度，控制电压:0~3.0V
　　包装IP封装
　　符合RoHS：100%无铅
TEC5V4A-D模块是为驱动高效率、零干扰、小封装并调节物体温度具有高稳定性的TEC而设计的。如图例所示。这个模块为客户提供接口端口来设置所需的物体温度（即设定点的温度）、最大的输出电压和补偿网络。它有两种封装形式：DIP和SMT封装。

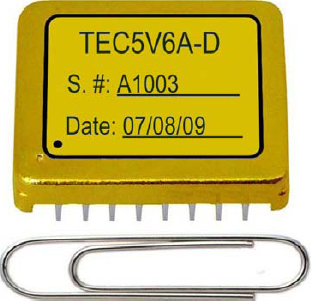

5.TEC5V6A-D
效率：>90%,
　　最大输出电流：6A
　　最大输出电压：4.7V
　　高稳定性：0.01C
    高稳定性、0EMI
　　包装：DIP封装
    尺寸小 ：25.8*20mm　
符合RoHS：100%无铅
TEC5V6A-D模块是为驱动高效率、零干扰、小封装并调节物体温度具有高稳定性的TEC而设计的。如图例所示。这个模块为客户提供接口端口来设置所需的物体温度（即设定点的温度）、最大的输出电压和补偿网络。它有两种封装形式：DIP和SMT封装。

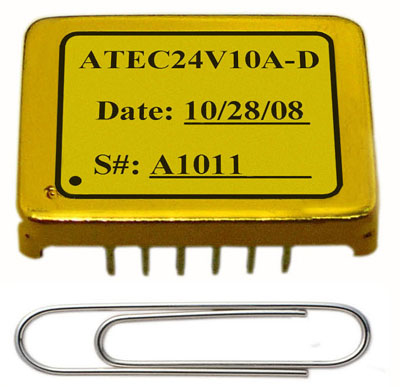

6.ATEC24V10A-D
   最大输出电压：24V
    最大输出电流：10A
    最高功效：>98%
    温度稳定性：±0.01°C
    无电磁干扰
　　封装尺寸：38.8 X 34.5 X 7.5 (mm)
    DIP及SMT两种封装模式
　　符合RoHS：100%无铅
ATEC24V10A模块是通过驱动高功率TEC来实现高功率效率的高温稳定性。它有一个很宽的输入电压范围：5V~25V，允许设定输出电流限制，并可以通过一个电压信号来设定设置点温度，设置点温度范围仅靠使用3个电阻就能进行调整。我们可以给出一个公式，根据热敏电阻的R-T特性和所需的设置点温度就能算出这些电阻的阻值。它有两种封装形式：DIP封装和SMT封装，型号分别为：ATEC24V10A-D和ATEC24V10A-S。

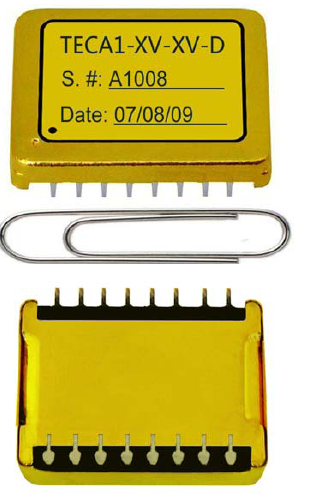

7. TECA1
   高效率：>90%
高稳定性：0.01C
尺寸：25.6*20*4.5（mm）
TECA1是为驱动高能效、零干扰、小封装并且调节物体温度具有高稳定性的TEC而设计的。这种模块为客户提供接口端口来设置所需的物体温度（即设定点的温度）、最大的输出电压和补偿网络。它分两大类：内部带补偿网络和不带补偿网络，并且分别以DIP和SMT两种形式封装。型号TECA1（LD）-XV-YV中LD表示模块内含补偿网络，X表示输入电压，Y表示输出电压。例：TECA1-3V-2.5V-S表示不带补偿网络，输入电压3V，输出电压2.5V，SMT封装。客户可根据需要来选择型号，若没有，我们也可以做出客户想要的输出电压。
评估板

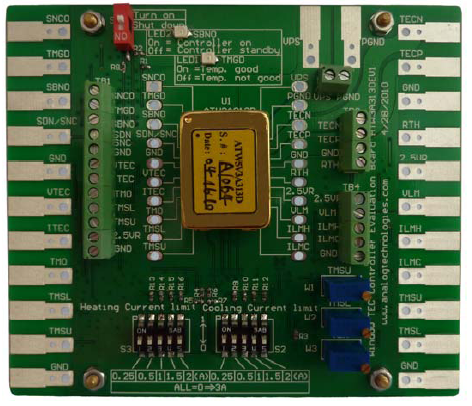

1.ATW3A313D评估板
  这个评估板是专为评估ATW3A313D制冷控制器模设计的。它提供了一个控制器和一个完整的应用电路通过窗口的控制运算法则来驱动TEC模块来保持目标物体的在预先设置的窗口温度范围内。它允许设置输出电流以及输出电流范围和输出电压的限制。有两个LED来指示目标物体的温度在设定窗口的工作模式,或备用温度范围内。它还有许多垫和终端连接器连接进行连接外部组件和仪器。

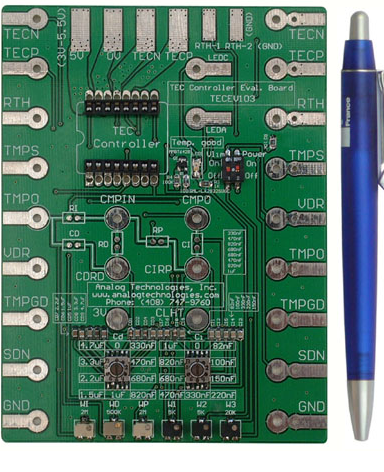

2. TECEV-103评估板
   TECEV-103制冷控制板可以用来评估我们的TECA1系列制冷控制器。值得注意的是,这个评估板附有可调式补偿网络能为匹配用户调整热量装载,以最段的时间使目标的温度达到理想的数值。

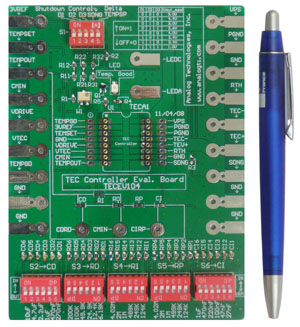

3. TECEV104评估板
   TEC控制器的评估板TECEV104由一个完整的调谐及作用电路组成，以驱动TEC。它可以设定输出电流限度，谐调补偿网络，设定内部操作温度，并有一个用来指示TEC温度状态的LED灯，除此之外，它还有多个连接片用来连接外部元件和仪器。应用起来更方便。 TECA1-5V-5V-D (内部无补偿网络) 为带有2A低噪声过激电流的TEC而设计。当5V供电时，输出电压范围是0V到5V。使用此评估板TECEV104评估TEC控制器很容易。最好将此产品的应用说明与TECA1-5V-5V-D的说明书一起阅读，因为TECA1-5V-5V-D的说明书可以提供一些相关资料，例如TEC模块的详述及使用方法。 使用此评估板的主要目的是谐调评估版的补偿网络，以使之匹配热负载的特性。而谐调的另一目的则是将热控制环的响应时间及动态温度循迹误差降为最低，进而保持控制环路的稳定。用户可设定最大输出电压，选点温度，监测输出电压及实际热负载温度，谐调补偿网络以使之匹配热负载的特性等。

核心电子向广大客户以及各界朋友供应激光控制器,TEC控制器，热敏电阻，TEC模块，LED相关产品，SILVERLED灯以及贴片元器件盒，随时欢迎您致电垂询！

          联系人：魏小姐
    联系电话：0412-5501922/5531922
         传真：0412-5501922-816
   邮箱：bingjie.wei@analogti.com
           QQ：1427218150
       网址：www.aticn.com
     www.analogtechnologies.com
   地址：辽宁省鞍山市铁东区营城路
