关于AOM作为光开关使用的问题

nanguaa · 发表于 2010-5-15 09:55:04

本帖最后由 nanguaa 于 2010-5-15 10:01 编辑

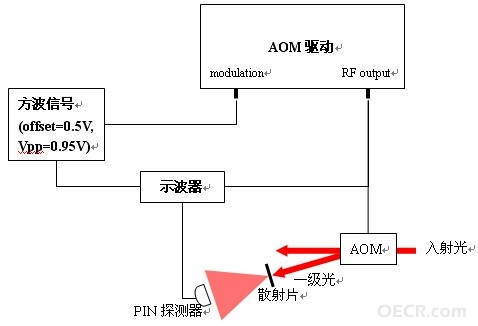

手头有个实验需要用AOM作为光开关，要求光学关断时间小于100ns，于是搭了个简单的光路先测试AOM的关断时间（AOM 80MHz，光功率很小，几十个毫瓦），见下图

使用方波控制AOM驱动的模拟调制端口以控制AOM关断，同时方波触发示波器采集，示波器监视AOM的一级光和AOM驱动的射频信号，得到的结果如下：

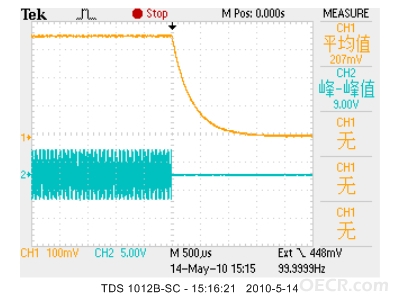

黄色为AOM一级光的关断过程，蓝色为射频信号，AOM一级下降到1/e处时间340微秒，远远超出估计，且其比射频的关断时间也大很多，根据厂商提供的测试数据，驱动和AOM头子的阻抗是匹配的，所以百思不得其解，不知道这个问题出在哪儿，有没有比较清楚的朋友出来帮忙解决下，谢谢了。

384199280 · 发表于 2011-6-24 16:42:46

同问
